描述
產品功能
- 開合式結構，可實現在不改動電纜的情況下安裝；
- 優質的環氧樹脂真空澆注，優異的機械和耐環境性；
- 優質不銹鋼喉箍緊固結構，安裝簡便可靠；
- 輸出端子式，接線更簡潔；
- 單繞組測量電流互感器。
技術參數

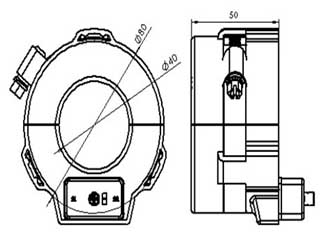

| 外形尺寸（外*徑×高） | 80mm×40mm×50mm | |
| 額定頻率 | 50Hz | |
| 額定二次電流 | 5A | |
| 額定負荷 | ≤2.5VA | |
| 適用電纜外徑 | ≤φ40mm | |
| 額定一次電流范圍 | 200～800A | |
| 絕緣強度 | AC3000V，1min | |
| 額定連續過電流 | 額定電流的120% | |
| 極性及同名端 | P2表示一次極性端 S1，S2表示二次極性端 P2和S2在同一瞬間具有同一極性（-極性） | |
| 工作環境 | -25℃～40℃ | -25℃～40℃ |
| ≤90% | ≤90% | |
| ≤1000m | ≤1000m | |
型號規格
| 產品型號 | LMZK6-10 | |||||
| 電壓等級 | 10kV | |||||
| 類型 | 測量電流互感器 | 保護電流互感器 | ||||
| 準確級 | 0.5 | 1 | 3 | 10P10 | 10P5 | |
| 一次電流:二次電流 （單位：A） | 額定負荷(VA) | 額定負荷(VA) | ||||
| 50:1 | 2.5 | |||||
| 75:1 | 2.5 | |||||
| 100:1 | 2.5 | |||||
| 150:1 | 2.5 | |||||
| 200:1 | 2.5 | 3.75 | 1.5 | 2.5 | ||
| 300:1 | 3.75 | 5 | 3.75 | 5 | ||
| 400:1 | 5 | 5 | ||||
| 500:1 | 5 | 5 | ||||
| 600:1 | 5 | 5 | ||||
| 50:5 | 2.5 | |||||
| 75:5 | 2.5 | |||||
| 100:5 | 2.5 | |||||
| 150:5 | 2.5 | |||||
| 200:5 | 1.5 | 2.5 | 1.5 | 2.5 | ||
| 300:5 | 3.75 | 5 | 3.75 | 5 | ||
| 400:5 | 5 | 5 | ||||
| 500:5 | 5 | 5 | ||||
| 600:5 | 5 | 5 | ||||

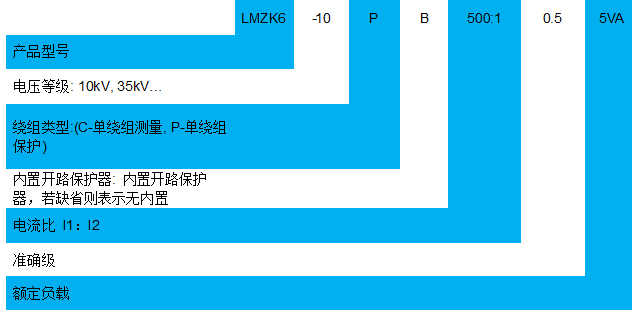

訂貨標記示例
