描述

電量隔離變送器/傳感器簡介

電量變送器是一種將被測電量參數（如電流、電壓、功率、頻率、功率因數等信號）轉換成直流電流、直流電壓并隔離輸出模擬信號或數字信號的裝置。新型變送器國際標準輸出的模擬信號電流值為4～20mA,兩線制的環路在發送數據以及控制那些易于以這一標準接受指令的某些執行器的過程中有廣泛的應用。

電量變送器按照被測量的不同，可以分為電流變送器、電壓變送器、功率因數變送器、有功功率變送器、無功功率變送器等?？梢苑譃槟M量輸出電量變送器和數字量輸出電量變送器。數字量輸出的變送器輸出往往包含更多的信息。

相對模擬量而言，數字量具有較強的抗干擾能力，尤其是采用光纖傳輸?shù)臄?shù)字量信號，可以完全避免傳輸環節的損耗與干擾，適合復雜電磁環境下的高精度測量。

為滿足市場需求，我司電量變送器類產品包含：電壓變送器、電流變送器、霍爾傳感器、漏電流傳感器、功率/頻率變送器、溫度變送器、越限報警變送器等。

單相交流電流變送器AD-AI-A2

功能特性

• 將被測單相交流電流隔離轉換成按線性比例輸出的標準直流電壓或直流電流；
  ● 優良的抗干擾能力和高精度性（0.5%);
  ● 穿孔輸入、標準導軌（35mm)安裝；
  ● 可旋轉測頭，方便不同角度穿線；
  ● 廣泛應用于各類工業電流在線檢測系統；
  ● 外型尺寸: 95(L)x37(W)x88.5(H)，孔徑：20mm

性能指標

• 執行標準：GB/T 13850-1998，IEC688：1992
  ● 輸入范圍：0~150A內可選如0~10A，0~50A 等
  ● 精度等級：≤0.5%.F.S
  ● 溫度特性：≤100PPM/℃(0~50℃)
  ● 整機功耗：≤30mA+輸出電流
  ● 隔離耐壓：輸入/輸出/外殼間 AC2.0KV/min*1mA
  ● 絕緣電阻：≥100MΩ(DC500V)
  ● 響應時間：≤300mS
  ● 工作環境：-10℃~50℃，20%~90%無凝露
  ● 貯存環境：- 40℃~70℃，20%~95%無凝露

型號說明

造型示例1：AD-AI12-54A2-0.5/0~5A
說明：該產品表示0~5A輸入量程、4~20mA輸出、24V供電、A2外型的單相交流電流變送器。

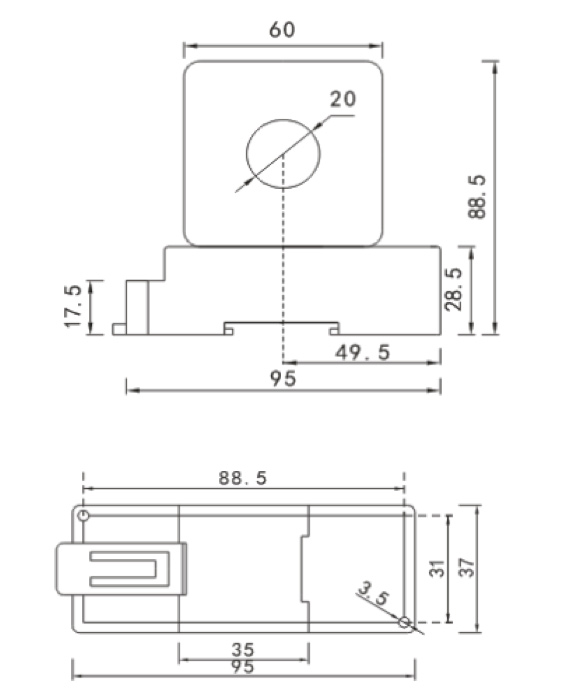

外形結構

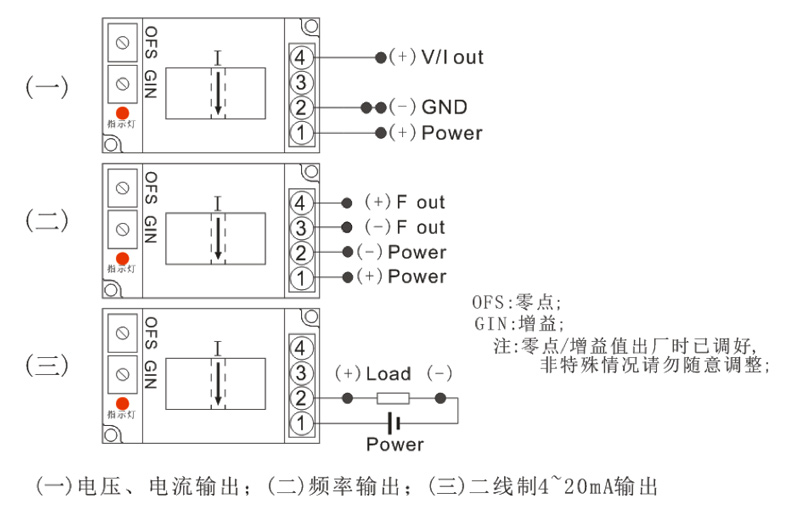

接線與應用
