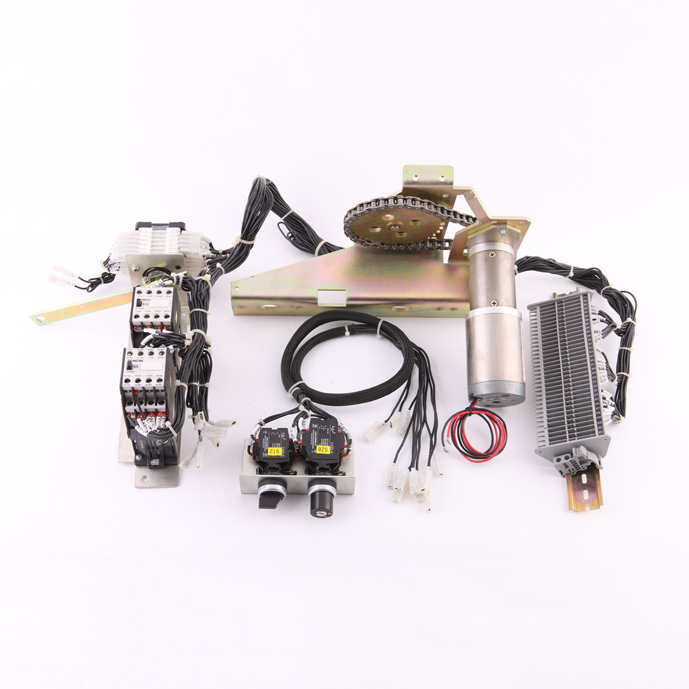

ADDC3-S 型電動操作機構
概述
ADDC系列電動操作機構用于各種中壓開關柜和環網柜中，對儲能機構進行電動儲能以實現電動分合閘，可實現各類開關的電動操作。產品配置了電機單元、傳動裝置、控制單元、插接線單元。
? 遠程/ 就地切換及就地分、合閘操作。
? 負荷開關狀態、接地開關狀態、熔斷器狀態的就地指示及遙信。
? 接線采用插接線方式用戶只需按圖標識插接線，幾分鐘即可完成繁瑣的二次接線工作。
型號命名方式
AD DC 3 – S / AC220
AD—安達興產品
DC—電動操作機構
3 –設計序號
S—適用模塊
AC220—額定電壓
技術參數
ADDC3系列產品是適用于西門子公司Simosec、8DJ10/20柜的電動操作機構，其主要元器件均選用國內外知名品牌，各結構件選材精良加工精密，為西門子進行長期配套供應。
| 額定電壓 （VDC） | 額定功率 （W） | 額定電流 （A） | 額定轉速 （r/min） | 額定轉矩 （N.m） | 工作環境溫度（℃） |
| ? ?? 220 |
50 | ??? 0.60 |
22 |
0.20 |
-40～+40 |
| ? ?? 110 | ??? 1.2 | ||||
| ? ?? 48 | ??? 2.5 | ||||
| ????? 24 | ??? 5.0 |
使用范圍
ADDC3-S： 適用于西門子公司Simosec、8DJ10/20柜
應用實例
ADDC3-S電動操作機構應用于西門子公司Simosec、8DJ10/20柜
