| Image and size | Model | Installation | Accuracy | Control logic | Power supply |
|
Width x Height x depth 79 x 67 x 110.5 mm
|
CFJ15A01 | DIN35mm lead rail or fixed installation | Temperature ±1℃
Humidity ±5%RH |
Humidity>55%RH Start dehumidification
Humidity<45%RH Stop dehumidification
Temperature >50℃ Or <5℃ dehumidifier will be turned off
|
24V |
| CFJ15B01 | AC/DC
110V-220V |
||||
| CFJ15C01 | 48V |
環網開關柜、電纜分支箱、箱變 。
基本特點：

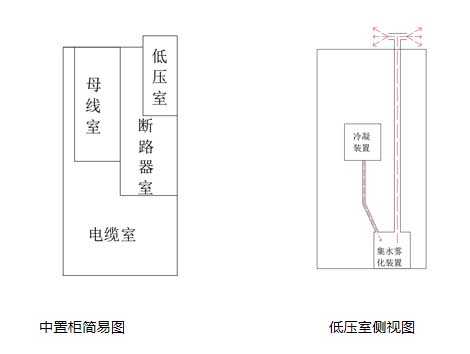

* 體積小、重量輕、安裝方便快捷，超聲霧化排濕，無需連接導管；
* 除濕風道主動引凝、排出氣體降濕，有效達到了對電氣柜密閉空間防潮 除濕的綜合治理；
* 濕度、溫度傳感器 24 小時實時采樣，超出設定啟動值自動引凝；
* 采用專用防潮元件，外殼采用耐高溫阻燃材料，保證在潮濕環境下正常工作；
適用環境：
* 環境溫度：上限值不超過+60℃ , 下限值不低于-25℃ 。
* 環境濕度：空氣相對濕度日平均值不大于95%RH ，月平均值不大于90%RH
* 海拔高度：不高于2000米。 l 環境條件：無明顯污穢 ，無易燃、易爆、化學腐蝕和鹽霧場所。
規格參數
| 名稱 | 技術參數 |
| 工作電源 | AC/DC220V |
| 溫濕度精度 | ?濕度?±3%RH???????溫度??±1℃ |
| 安裝方式： | 導軌安裝 |
| 傳感器連接方式 | 內置式 |
| 功??率： | ≤?15W |
| 除濕方式： | 超聲霧化排水 |
| 除濕能力： | 35℃、85%RH條件下，≥3mL/H?；≥72mL/天 |
訂貨型號
HM5-15F
后接線端示意圖
配件
出廠配備
4分POM水管
]]>- 開合式結構，可實現在不改動電纜的情況下安裝；
- 優質的環氧樹脂真空澆注，優異的機械和耐環境性；
- 優質不銹鋼喉箍緊固結構，安裝簡便可靠；
- 輸出端子式，接線更簡潔；
- 單繞組保護電流互感器。
技術參數
| 外形尺寸（外*徑*） | 185mm×110mm×65mm | |
| 額定頻率 | 50Hz | |
| 額定二次電流 | 5A | |
| 額定負荷 | 2.5VA | |
| 適用電纜外徑 | ≤φ110mm | |
| 額定一次電流范圍 | 100A | |
| 絕緣強度 | AC3000V，1min | |
| 額定連續過電流 | 額定電流的120% | |
| 極性及同名端 | P2表示一次極性端 S1，S2表示二次極性端 P2和S2在同一瞬間具有同一極性（-極性） |
|
| 工作環境 | 溫度 | -25℃～40℃ |
| 濕度 | ≤90% | |
| 海拔高度 | ≤1000m | |
型號規格
| 型號 | LXZK3型開合式電流互感器 | ||||
| 準確級及額定負荷（VA） | 準確級及額定負荷（VA） | ||||
| 用途 | 保護電流互感器 | 測量電流互感器 | |||
| 電流比I1/I2 | 5P10 | 10P10 | 0.5級 | 1.0級 | 3級 |
| 20/1 | 1 | √ | |||
| 50/1 | 1 | 1.5 | √ | √ | |
| 75/1 | 1.5 | 2.5 | √ | √ | |
| 100/1 | 2.5 | 3.75 | √ | √ | |
| 150/1 | 2.5 | 5 | √ | √ | √ |
| 50/5 | 1 | √ | |||
| 75/5 | 1 | 1.5 | √ | √ | |
| 100/5 | 1.5 | 2.5 | √ | √ | |
| 150/5 | 2.5 | 3.75 | √ | √ | |
訂貨標記示例
- 開合式結構，可實現在不改動電纜的情況下安裝；
- 優質的環氧樹脂真空澆注，優異的機械和耐環境性；
- 優質不銹鋼喉箍緊固結構，安裝簡便可靠；
- 輸出端子式，接線更簡潔；
- 單繞組保護電流互感器。
技術參數
| 外形尺寸（外*徑*） | 166mm×110mm×100mm | |
| 額定頻率 | 50Hz | |
| 額定二次電流 | 5A | |
| 額定負荷 | 2.5VA | |
| 適用電纜外徑 | ≤φ110mm | |
| 額定一次電流范圍 | 100A | |
| 絕緣強度 | AC3000V，1min | |
| 額定連續過電流 | 額定電流的120% | |
| 極性及同名端 | P2表示一次極性端 S1，S2表示二次極性端 P2和S2在同一瞬間具有同一極性（-極性） |
|
| 工作環境 | 溫度 | -25℃～40℃ |
| 濕度 | ≤90% | |
| 海拔高度 | ≤1000m | |
型號規格
| 型號 | LXZK2型開合式電流互感器 | ||||
| 準確級及額定負荷（VA） | 準確級及額定負荷（VA） | ||||
| 用途 | 保護電流互感器 | 測量電流互感器 | |||
| 電流比I1/I2 | 5P10 | 10P10 | 0.5級 | 1.0級 | 3級 |
| 20/1 | 1 | √ | |||
| 50/1 | 1 | 1.5 | √ | √ | |
| 75/1 | 1.5 | 2.5 | √ | √ | |
| 100/1 | 2.5 | 3.75 | √ | √ | |
| 150/1 | 2.5 | 5 | √ | √ | √ |
| 50/5 | 1 | √ | |||
| 75/5 | 1 | 1.5 | √ | √ | |
| 100/5 | 1.5 | 2.5 | √ | √ | |
| 150/5 | 2.5 | 3.75 | √ | √ | |
訂貨標記示例
- 開合式結構，可實現在不改動電纜的情況下安裝；
- 優質的環氧樹脂真空澆注，優異的機械和耐環境性；
- 優質不銹鋼喉箍緊固結構，安裝簡便可靠；
- 輸出端子式，接線更簡潔；
- 單繞組保護電流互感器。
技術參數
| 外形尺寸（外*徑×高） | 153mm×105mm×83mm | |
| 額定頻率 | 50Hz | |
| 額定二次電流 | 5A | |
| 額定負荷 | 2.5VA | |
| 適用電纜外徑 | ≤φ94mm | |
| 額定一次電流范圍 | 100A | |
| 絕緣強度 | AC3000V，1min | |
| 額定連續過電流 | 額定電流的120% | |
| 極性及同名端 | P2表示一次極性端 S1，S2表示二次極性端 P2和S2在同一瞬間具有同一極性（-極性） |
|
| 工作環境 | 溫度 | -25℃～40℃ |
| 濕度 | ≤90% | |
| 海拔高度 | ≤1000m | |
型號規格
| 型號 | LXZK1型開合式電流互感器 | ||||
| 準確級及額定負荷（VA） | 準確級及額定負荷（VA） | ||||
| 用途 | 保護電流互感器 | 測量電流互感器 | |||
| 電流比I1/I2 | 5P10 | 10P10 | 0.5級 | 1.0級 | 3級 |
| 20/1 | 1 | √ | |||
| 50/1 | 1 | 1.5 | √ | √ | |
| 75/1 | 1.5 | 2.5 | √ | √ | |
| 100/1 | 2.5 | 3.75 | √ | √ | |
| 150/1 | 2.5 | 5 | √ | √ | √ |
| 50/5 | 1 | √ | |||
| 75/5 | 1 | 1.5 | √ | √ | |
| 100/5 | 1.5 | 2.5 | √ | √ | |
| 150/5 | 2.5 | 3.75 | √ | √ | |
訂貨標記示例
- 開合式結構，可實現在不改動電纜的情況下安裝；
- 優質的環氧樹脂真空澆注，優異的機械和耐環境性；
- 優質不銹鋼喉箍緊固結構，安裝簡便可靠；
- 輸出端子式，接線更簡潔；
- 單繞組測量電流互感器。
技術參數
| 外形尺寸（外*徑×高） | 80mm×40mm×50mm | |
| 額定頻率 | 50Hz | |
| 額定二次電流 | 5A | |
| 額定負荷 | ≤2.5VA | |
| 適用電纜外徑 | ≤φ40mm | |
| 額定一次電流范圍 | 200～800A | |
| 絕緣強度 | AC3000V，1min | |
| 額定連續過電流 | 額定電流的120% | |
| 極性及同名端 | P2表示一次極性端 S1，S2表示二次極性端 P2和S2在同一瞬間具有同一極性（-極性） |
|
| 工作環境 | -25℃～40℃ | -25℃～40℃ |
| ≤90% | ≤90% | |
| ≤1000m | ≤1000m | |
型號規格
| 產品型號 | LMZK6-10 | |||||
| 電壓等級 | 10kV | |||||
| 類型 | 測量電流互感器 | 保護電流互感器 | ||||
| 準確級 | 0.5 | 1 | 3 | 10P10 | 10P5 | |
| 一次電流:二次電流 （單位：A） |
額定負荷(VA) | 額定負荷(VA) | ||||
| 50:1 | 2.5 | |||||
| 75:1 | 2.5 | |||||
| 100:1 | 2.5 | |||||
| 150:1 | 2.5 | |||||
| 200:1 | 2.5 | 3.75 | 1.5 | 2.5 | ||
| 300:1 | 3.75 | 5 | 3.75 | 5 | ||
| 400:1 | 5 | 5 | ||||
| 500:1 | 5 | 5 | ||||
| 600:1 | 5 | 5 | ||||
| 50:5 | 2.5 | |||||
| 75:5 | 2.5 | |||||
| 100:5 | 2.5 | |||||
| 150:5 | 2.5 | |||||
| 200:5 | 1.5 | 2.5 | 1.5 | 2.5 | ||
| 300:5 | 3.75 | 5 | 3.75 | 5 | ||
| 400:5 | 5 | 5 | ||||
| 500:5 | 5 | 5 | ||||
| 600:5 | 5 | 5 | ||||
訂貨標記示例
- 開合式結構，可實現在不改動電纜的情況下安裝；
- 優質的環氧樹脂真空澆注，優異的機械和耐環境性；
- 優質不銹鋼喉箍緊固結構，安裝簡便可靠；
- 輸出端子式，接線更簡潔；
- 雙繞組測量&保護電流互感器。
技術參數
| 外形尺寸（外*徑×高） | 110mm×50mm×100mm | |
| 額定頻率 | 50Hz | |
| 額定二次電流 | 5A | |
| 額定負荷 | ≤5VA | |
| 適用電纜外徑 | ≤φ50mm | |
| 額定一次電流范圍 | 50～600A | |
| 絕緣強度 | AC3000V，1min | |
| 額定連續過電流 | 額定電流的120% | |
| 極性及同名端 | P2表示一次極性端 S1，S2表示二次極性端 P2和S2在同一瞬間具有同一極性（-極性） |
|
| 工作環境 | 溫度 | -25℃～40℃ |
| 濕度 | ≤90% | |
| 海拔高度 | ≤1000m | |
型號規格
| 產品型號 | LMZK5-10 | |||||
| 電壓等級 | 10kV | |||||
| 類型 | 測量電流互感器 | 保護電流互感器 | ||||
| 準確級 | 0.5 | 1 | 3 | 10P10 | 10P5 | |
| 一次電流:二次電流 （單位：A） |
額定負荷(VA) | 額定負荷(VA) | ||||
| 50:1 | 2.5 | |||||
| 75:1 | 2.5 | |||||
| 100:1 | 2.5 | |||||
| 150:1 | 2.5 | |||||
| 200:1 | 2.5 | 3.75 | 1.5 | 2.5 | ||
| 300:1 | 3.75 | 5 | 3.75 | 5 | ||
| 400:1 | 5 | 5 | ||||
| 500:1 | 5 | 5 | ||||
| 600:1 | 5 | 5 | ||||
| 50:5 | 2.5 | |||||
| 75:5 | 2.5 | |||||
| 100:5 | 2.5 | |||||
| 150:5 | 2.5 | |||||
| 200:5 | 1.5 | 2.5 | 1.5 | 2.5 | ||
| 300:5 | 3.75 | 5 | 3.75 | 5 | ||
| 400:5 | 5 | 5 | ||||
| 500:5 | 5 | 5 | ||||
| 600:5 | 5 | 5 | ||||
訂貨標記示例
高壓隔離開關主要用來將高壓配電裝置中需要停電的部分與帶電部分可靠地隔離，以保證檢修工作的安全。導電軸承是高壓隔離開關上重要的一個部件，可應用于電力輸變電系統中高壓電氣設備中，能保證隔離開關可靠通斷動作，并能有效地通過額定的大電流和斷開小電流及旁（環）路電流，從而便于隔離開關的操作。國家強制要求高壓電氣設備必須安裝使用隔離開關，以防止運行人員和設備的安全，使用該產品是最可靠和最安全的選擇。
該系列產品通過了中國電力科學研究院的型式試驗。
產品特點：
- 結構新穎，體積小，擁有實用新型專利
- 密封性能好，導電部分不受外部環境影響
- 自潤滑免維護，可長期可靠運行
- 軸承內部導電，穩定可靠
符合標準：
GB/T 11022《高壓開關設備通用技術條件》
GB/T 311.2《高電壓試驗技術》
GB/T 13601《高壓開關設備嚴重冰凍條件下的操作條件》
型號規格
| 型號 | 所屬機型 | 應用方式 | 回路電阻 | 額定電流 | 額定電壓 | 額定載荷 | 溫升 |
| 745033 | VKSBIII | 水平伸縮式 | ≤30μΩ | 2000A | 245～550KV | 1kN | ≤75K |
| 743015 | VKSBIII | 水平伸縮式 | ≤30μΩ | 2000A | 245～550KV | 1kN | ≤75K |
| 745035 | GSSB | 剪刀式 | ≤60μΩ | 900A | 123～550KV | 1kN | ≤75K |
| 743016 | GSSB | 剪刀式 | ≤30μΩ | 900A | 123～550KV | 1kN | ≤75K |
| 627176 | SSBII | 中心開斷式 | ≤9μΩ | 3150A | 72.5～420KV | 3kN | ≤75K |
高壓隔離開關主要用來將高壓配電裝置中需要停電的部分與帶電部分可靠地隔離，以保證檢修工作的安全。導電軸承是高壓隔離開關上重要的一個部件，可應用于電力輸變電系統中高壓電氣設備中，能保證隔離開關可靠通斷動作，并能有效地通過額定的大電流和斷開小電流及旁（環）路電流，從而便于隔離開關的操作。國家強制要求高壓電氣設備必須安裝使用隔離開關，以防止運行人員和設備的安全，使用該產品是最可靠和最安全的選擇。
該系列產品通過了中國電力科學研究院的型式試驗。
產品特點：
- 結構新穎，體積小，擁有實用新型專利
- 密封性能好，導電部分不受外部環境影響
- 自潤滑免維護，可長期可靠運行
- 軸承內部導電，穩定可靠
符合標準：
GB/T 11022《高壓開關設備通用技術條件》
GB/T 311.2《高電壓試驗技術》
GB/T 13601《高壓開關設備嚴重冰凍條件下的操作條件》
型號規格
| 型號 | 所屬機型 | 應用方式 | 回路電阻 | 額定電流 | 額定電壓 | 額定載荷 | 溫升 |
| 745033 | VKSBIII | 水平伸縮式 | ≤30μΩ | 2000A | 245～550KV | 1kN | ≤75K |
| 743015 | VKSBIII | 水平伸縮式 | ≤30μΩ | 2000A | 245～550KV | 1kN | ≤75K |
| 745035 | GSSB | 剪刀式 | ≤60μΩ | 900A | 123～550KV | 1kN | ≤75K |
| 743016 | GSSB | 剪刀式 | ≤30μΩ | 900A | 123～550KV | 1kN | ≤75K |
| 627176 | SSBII | 中心開斷式 | ≤9μΩ | 3150A | 72.5～420KV | 3kN | ≤75K |
